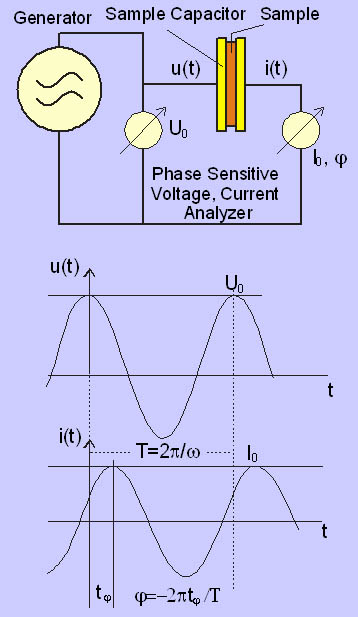

分析仪工作原理
| 样品架结构示意：
- 所测样品材料放置于平板电极BDS1301或BDS210X中间，形成三明治电容，再将此三明治电容放置于样品架电极中间。 - 对于固体样品，电极间距随样品厚度调整；对于液体或粉末材料，须使用液体样品架BDS1308。 |

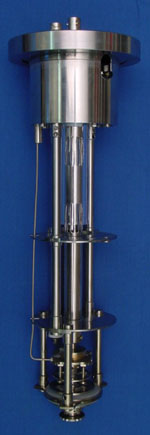

BDS 1200标准样品架 - 适用于低电导率材料 - 包括温度传感器PT100 - 测量频率范围：3μHz～10MHz通过二通道或四通道同轴电缆，可与各种阻抗分析仪连接，推荐用于Alpha-N或-K分析仪 - 适用测量温度T＝-200～400℃,与我们所有温度控制系统兼容 - 镀金电极直径：φ10/20/30/40mm，三明治电容备好后置于样品架电极中间 | |

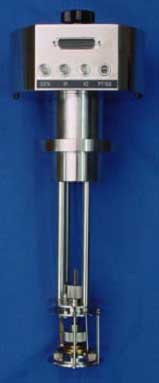

ZGS主动样品架 - 专用于Alpha-A分析仪，频率范围：3μHz～40MHz - 类似于ZG2 test interfaces集成于样品头上，用刚性RF线将二者连接起来 - 与BDS1200对比，样品电容与阻抗分析仪的连接没有采用同轴电缆，减小由于BNC电缆自感应及外界等对测量结果的影响 | |

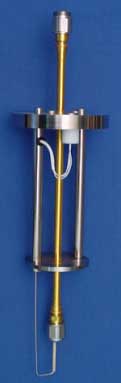

RF样品架延长线 - 对于在温度变化下直到GHz的RF测量，推荐使用BDS2101或BDS2201射频延长线 - 高温稳定，低损耗精密线，包括APC-7连接器及PT100温度传感器 - 安装于RF分析仪的阻抗输入端及RF样品架之间，温度隔离 - BDS2101包括RF样品架BDS2100， BDS2201包括样品架BDS2200 - 适用测量温度T＝-200～400℃ - 此线为RF扩展系统的一部分 | |

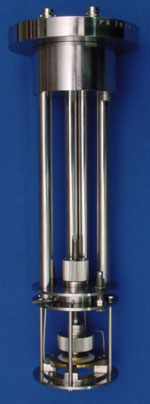

TSDC(热激励去极化电流)样品架 又名:TSC(热激励电流谱) - 适用于固体材料的TSDC(热激励去极化电流)测量 |  |
BDS 1307圆柱液体样品池 - 适合低挥发性液体 - 圆柱形电极及保护圈，避免了所测液体热膨胀的影响，防止液体泄漏及减少蒸发 - 降低边缘区域的影响，提高了测量精度 - 结构尺寸固定，样品准备简单 - 与标准三明治电容相同，可安装于BDS1200与ZGS主动样品架的电极之间 |  |
BDS 1308平板液体样品池 - 适用于液体与粉末样品的测量 - 适用于挥发性液体，密封结构以降低挥发，提高测量精度 - 与标准三明治电容相同，可安装于BDS1200与ZGS主动样品架的样品池之间 |  |
BDS2200 RF电极 - 适用于频度范围：1MHz – 3GHz - 用于BDS60、BDS80系统或RF extension - 常温测量中，可直接安装于RF阻抗和网络分析仪APC-7连接口；如果与温度控制系统结合，需要RF延长线 - 样品置于二个三明治电极中，形成与BDS1200类似的电极 - 内部直径为14mm - BDS2100 内部直径为7mm，工作频率范围为：1MHz – 8GHz - BDS2214适用于低挥发性液体及粉末RF测量 |
|
